Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Temel bilgi

Menşe yeri:	Çin
Marka adı:	RVYUAN
Sertifika:	IEC/NEMA/JIS/RoHS/ISO
Model numarası:	Sınıf 220

Min sipariş miktarı:	10kg
Fiyat:	negotiable
Ambalaj bilgileri:	karton ile makara
Teslim süresi:	2-15 iş günü
Ödeme koşulları:	T/T/PAYPAL
Yetenek temini:	Talebinizi karşılayın

En iyi fiyat Şimdi başvurun

Detay Bilgi

Şekli:	Dikdörtgen	İletken Boyutu (Genişlik):	1,0 mm
Tek taraflı yalıtım tabakası kalınlığı (genişliği):	0,2 mm	Başvurular:	Motor, transformatör
Termal sınıf:	220	Anahtar kelime:	Sınıf 220 0.2mmx1.0mm emaye düz mıknatıs teli sarma için
Termal derecelendirme:	220	Emaye kaplama:	AIW
Vurgulamak:	Class 220 enameled flat magnet wire , 0.2mmx1.0mm motor winding wire , rectangular copper magnet wire

Ürün Açıklaması

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire For Winding

Product Specifications

Attribute	Value
Shape	Rectangular
Conductor Dimension (Width)	1.0mm
Unilateral Insulation Layer Thickness (Width)	0.2mm
Applications	Motor, transformer
Thermal Grade	220
Thermal Rating	220
Enamel Coating	AIW

Product Description

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.

Key Advantages

Designed for modern electronic and electrical applications requiring "light, thin, short and small" components
Ideal for automotive applications where space and weight savings are critical
Manufacturing capability for ultra-thin flat wires down to 0.04mm with width-to-thickness ratios up to 25:1

Technical Specifications

Item	Conductor dimension		Insulation thickness		Overall dimension		Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
Item	T (mm)	W (mm)	T (mm)	W (mm)	T (mm)	W (mm)	Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
SPEC AVE	0.200	1.000	0.025	0.0025	/	/
Max	0.209	1.060	0.040	0.004	0.250	1.100		96.380
Min	0.191	0.940	0.010	0.010			0.700
No. 1	0.195	1.00	0.012	0.011	0.218	1.024	1.254	88.470
Avg	0.195	1.003	0.012	0.011	0.218	1.024	1.416
Result	OK

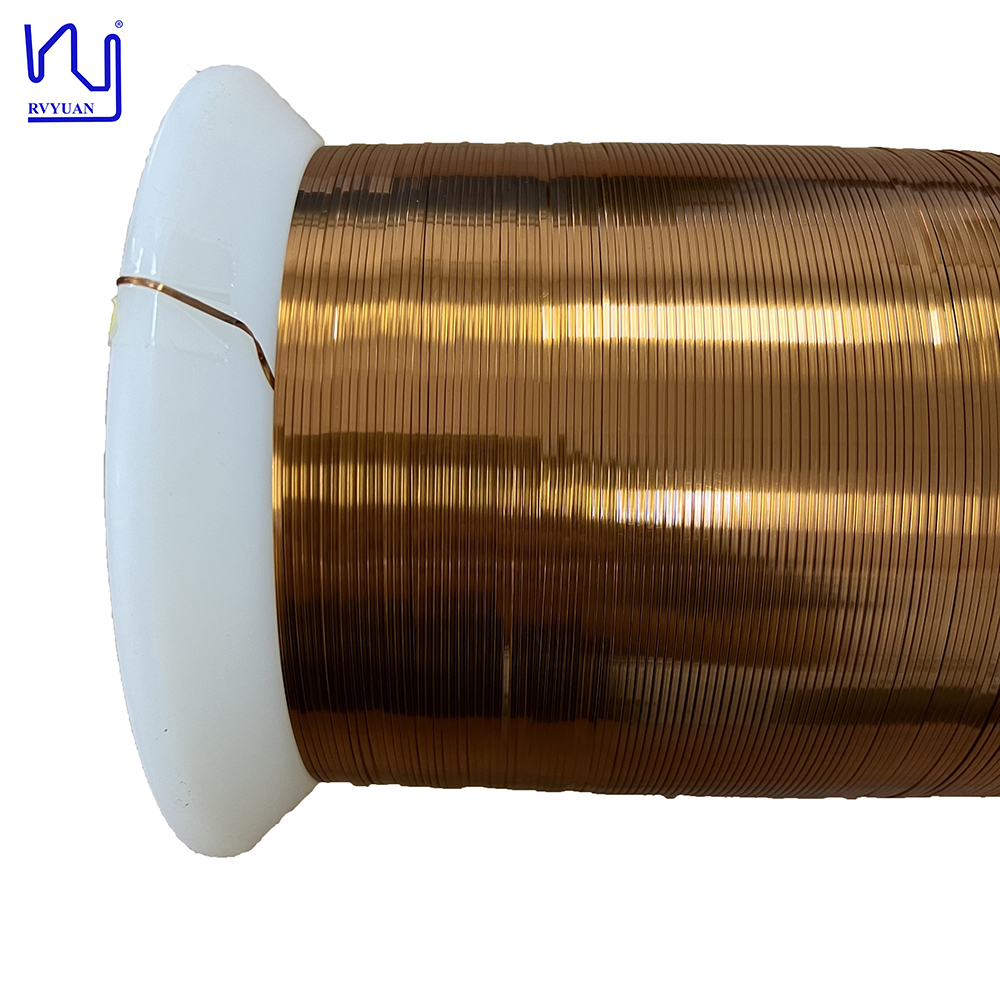

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo
