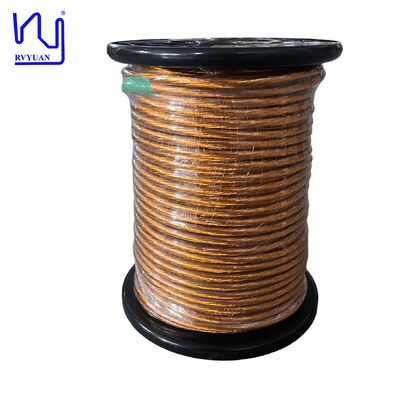

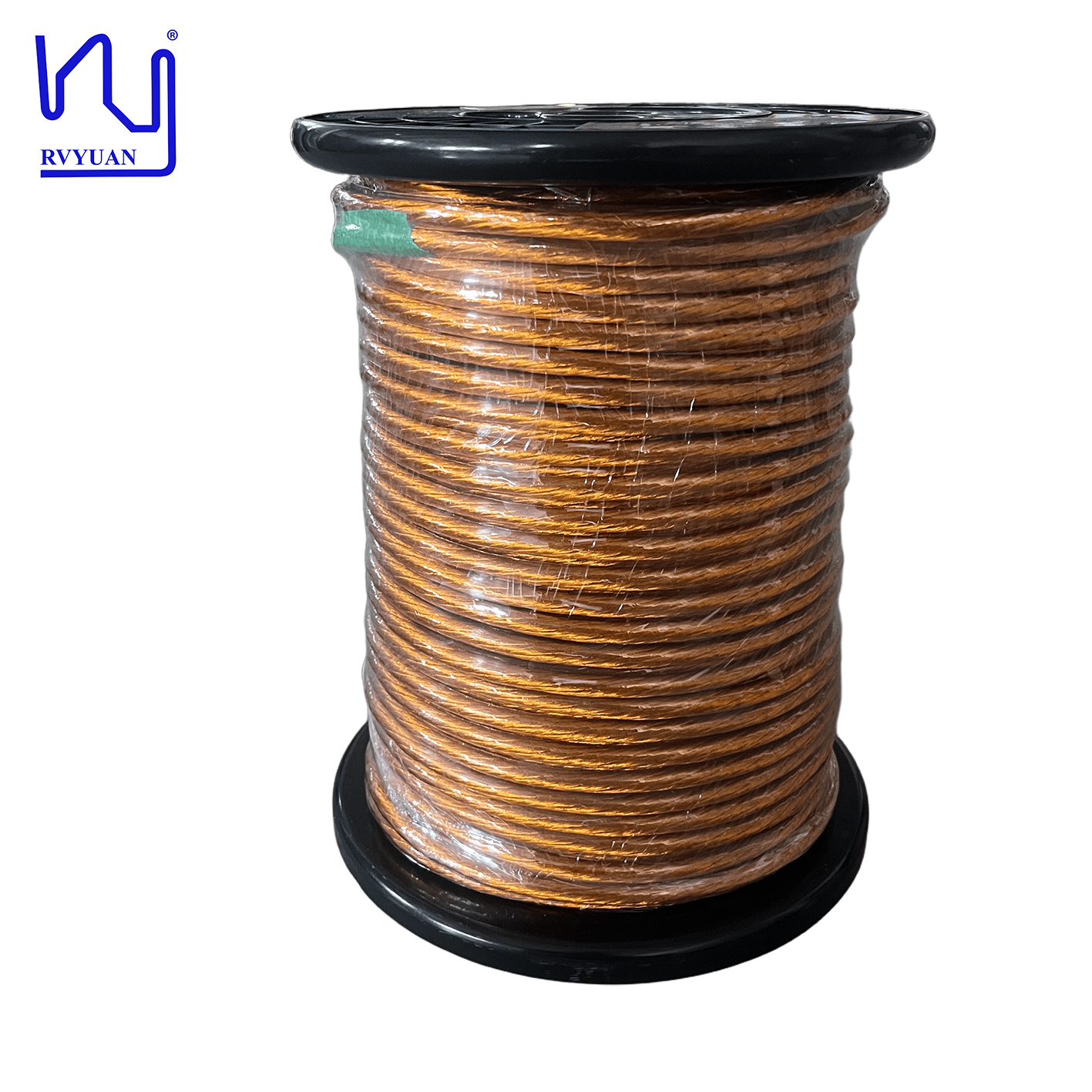

Bantlı Litz Teli 3000/38 AWG Max.OD8.23mm Yüksek Gerilime Dayanıklı Kapton Trafo İçin Litz Teline Hizmet Veriyor
Bu bantlı Litz teli, minimum 6000V dielektrik dayanımı ve 13.400V ila 13.700V arasında gerçek ulaşılabilir bir aralık ile olağanüstü yüksek voltaj dayanma kapasitesine sahip, transformatör sargıları için özel olarak tasarlanmıştır. 155°C ve 180°C sıcaklık değerlerinde mevcut 0,1 mm (39AWG) poliüretan emaye bakır tel şeritlerden üretilen bu tel, 7,38 mm ile 7,92 mm arasında değişen bitmiş dış çapıyla 3.000 telden bükülür.
Dış katman polyester-imid bantla sarılarak iç örgülü yapı için üstün stabilite sağlanır. 3.000 telli konfigürasyonlarda, yapısal bütünlüğün arttırılması için film yerine bantla sarma tercih edilir.
Teknik Özellikler
İsim:Bantlı Litz teli (180/sınıf)
Özellikler:0,10X3000
Modeli:2UEW-H-PI(N)
Bant Adı:PI(N)
Bant Özellikleri:0,025x20
| Öğe |
Teknik Gereksinim |
Örnek 1 |
Örnek 2 |
| Tek Tel Çapı mm |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| İletken |
0,10±0,003 |
0,098-0,10 |
0,098-0,10 |
| Dış çap mm |
≤8,23 |
7.38-7.95 |
7.40-7.92 |
| Direnç Ω/m |
≤0,000794 |
0,000734 |
0,000733 |
| Dielektrik Dayanımı V |
≥6000 |
13700 |
13400 |
| Adım (mm) |
78±10 |
78 |
78 |
| Tel Sayısı |
3000 |
120x5x5 |
120*5*5 |
| Bant Örtüşmesi Yüzdesi |
≥50 |
54 |
54 |
| sarma |
çatlak yok |
Tamam |
Tamam |
Uygulamalar
Bu bantlı Litz teli, yüksek frekans, yüksek voltaj, yüksek akım ve kompakt alan kullanımı gerektiren uygulamalar için idealdir. Birincil uygulama alanları şunları içerir:
- Yerleşik Şarj Cihazları (OBC) ve DC/DC dönüştürücüler
- Elektrikli araç tahrik motorları
- 800V yüksek gerilim hızlı şarj sistemleri ve şarj yığınları
- Yüksek frekanslı transformatörler
- Yüksek güçlü anahtar modlu güç kaynakları (SMPS)
Sıkça Sorulan Sorular
Toplu sipariş vermeden önce test için numune alabilir miyim?
Evet. Numuneler ücretsiz veya ücretlidir ancak nakliye ücreti müşteriye aittir.
Teslimat süreniz nedir?
Örnek siparişler: 3-5 iş günü; Toplu siparişler: Sipariş onayından sonra 15 iş günü içinde tamamlanır.
Tedarik süreci nedir?
Gereksinimleri içeren talebi gönderin → Numune yapımı → Numune onayı → Teklif → Proforma Fatura (PI) → PI onayı → Ödeme düzenlemesi → Üretim → Sevkiyat
Ürünleri kendi logom, boyutum ve şeklimle özelleştirebilir miyim?
Evet, ancak Minimum Sipariş Adedi (Minimum Sipariş Miktarı) müzakereye tabidir.
Ödeme yöntemleriniz neler?
T/T, D/P, L/C, PayPal.
Hangi kurye hizmetlerini kullanıyorsunuz?
FedEx, DHL, TNT, UPS, %80'e varan indirimlerle.
Hangi test ekipmanlarınız var?
Lazer çap ölçer, yüksek voltaj kıvılcım test cihazı, uzama test cihazı, geri yaylanma test cihazı, dayanım gerilimi test cihazı, lehimlenebilirlik test cihazı, Direnç Test Cihazı vb.
Ürünleriniz hangi müşteri veya pazarlara uygun?
Ürünlerimiz, güç elektroniği ve güç kaynakları, EV yerleşik şarj cihazları, kablosuz şarj sistemleri, yeşil enerji, iletişim ve BT, tıbbi ekipman, endüstriyel robotlar, servo motorlar vb. dahil olmak üzere yüksek frekanslı AC ortamlarında yüksek verimlilik ve yerden tasarruf sağlayan çözümler gerektiren uygulamalar için idealdir.
Hangi ülke veya bölgelere ihracat yaptınız?
Başlıca pazarlar arasında Avrupa ve ABD'nin yanı sıra Güney Kore, Japonya, Hindistan ve Güneydoğu Asya bulunmaktadır.
Müşteri bilgilerini nasıl gizli tutuyorsunuz?
Talep üzerine bir gizlilik sözleşmesi (NDA) imzalayabiliriz ve tüm işbirliği süreci boyunca bu anlaşmanın şartlarına kesinlikle uymayı taahhüt edebiliriz.
Tüm özellikler standart üretim toleranslarına tabidir. Özel sarım gereksinimlerinizi görüşmek ve ayrıntılı teknik veri sayfaları ve özel spesifikasyonlar için bizimle iletişime geçin.
