Araç Uygulamaları için 6000V Bantlı Litz Teli 3UEW-F 0.07X800
Polyesterimid Bantlı Litz Teli, yeni nesil Yeni Enerji Araçları (NEV'ler) için özel olarak tasarlanmış birinci sınıf bir sarma çözümüdür. Katı polyesterimid bantla hassas bir şekilde bir araya getirilmiş ve sıkıca sarılmış 800 adet 0,07 mm emaye bakır telden üretilen bu konfigürasyon, olağanüstü yapısal stabilite sağlar; özellikle bandın üstün mekanik koruma ve aşınma direnci sağlayarak filmlerden daha iyi performans gösterdiği yüksek iplikçik sayıları için çok önemlidir.
NEV Uygulamaları için Bantlı Litz Telinin Faydaları
Çekiş motorları, yerleşik şarj cihazları ve DC-DC dönüştürücüler dahil olmak üzere elektrikli araç güç aktarma organlarındaki yüksek frekanslı AC akımları, önemli dış yüzey ve yakınlık etkileri oluşturarak bakır kayıplarına ve ısı birikmesine neden olur. Bantlı litz telimiz, akımı tüm yalıtımlı şeritlere eşit olarak dağıtarak bu kayıpları en aza indirir, verimliliği ve termal yönetimi önemli ölçüde artırır.
Polyesterimid bant, bobinin yerleştirilmesi sırasında voltaj dalgalanmalarına, neme ve mekanik strese karşı koruma sağlayan sağlam bir dış yalıtım katmanı sağlar ve böylece zorlu otomotiv ortamlarında bileşen ömrünü uzatır.
Optimize edilmiş doldurma faktörü ve tekdüze empedans ile bu kablo, daha hafif, daha kompakt ve daha soğuk motor tasarımlarına olanak tanıyarak, artan araç menziline ve artırılmış güvenilirliğe doğrudan katkıda bulunur. Özel NEV uygulama gereksinimlerini karşılamak için özel bant genişlikleri ve büküm parametreleri mevcuttur.
Teknik Özellikler
| Öğe |
Teknik Gereksinim |
Ölçülen Değer |
Sonuç |
| Tek Tel Çapı (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Nitelikli |
| İletken |
0,070±0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Nitelikli |
| Dış Çap (mm) |
2.57-2.92 |
2.86 | 2.70 | 2.63 | 2.84 | 2.85 |
Nitelikli |
| Direnç (Ω/m) |
0.00535-0.00636 |
0.005567 | 0.005703 | 0.005771 | / | / |
Nitelikli |
| Dielektrik Dayanımı (V) |
≥4000 |
9360 |
Nitelikli |
| Yapılandırma |
0.07X32X5X5 |
0.07X32X5X |
Nitelikli |
| Bant Örtüşmesi (%) |
≥50 |
50 |
Nitelikli |
| Demetleme Yönü |
S/S/S |
S/S/S |
|
Uygulamalar
Sinyal bütünlüğünün ve esnekliğinin kritik olduğu yüksek frekanslı transformatörler, tıbbi ekipman, havacılık uygulamaları, hassas sensörler ve ses ürünleri için idealdir. Ayrıca mükemmel ısı dağılımı gerektiren tüketici, otomotiv ve endüstriyel güç kaynaklarındaki güç modülleri için de uygundur.

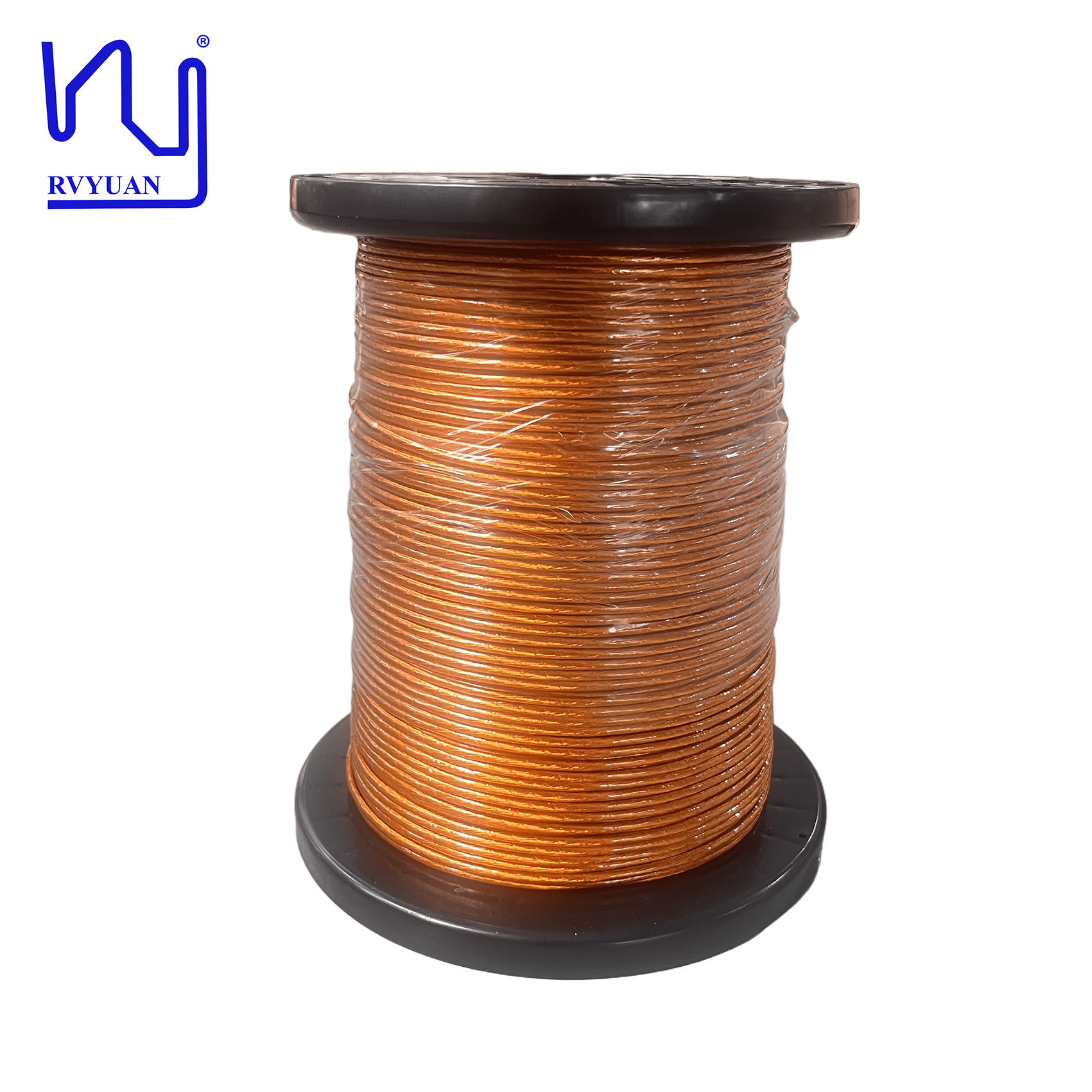

Ürün Resmi
Sıkça Sorulan Sorular
Toplu sipariş vermeden önce test için numune alabilir miyim?
Evet. Numuneler ücretsiz veya ücretlidir ancak nakliye ücreti müşteriye aittir.
Teslimat süreniz nedir?
Örnek siparişler: 3-5 iş günü; Toplu siparişler: Sipariş onayından sonra 15 iş günü içinde tamamlanır.
Tedarik süreci nedir?
Gereksinimleri içeren talebi gönderin → Numune yapımı → Numune onayı → Teklif → Proforma Fatura (PI) → PI onayı → Ödeme düzenlemesi → Üretim → Sevkiyat
Ürünleri kendi logom, boyutum ve şeklimle özelleştirebilir miyim?
Evet, ancak Minimum Sipariş Adedi (Minimum Sipariş Miktarı) müzakereye tabidir.
Ödeme yöntemleriniz neler?
T/T, D/P, L/C, PayPal.
Hangi kurye hizmetlerini kullanıyorsunuz?
FedEx, DHL, TNT, UPS, %80'e varan indirimlerle.
Hangi test ekipmanlarınız var?
Lazer çap ölçer, yüksek voltaj kıvılcım test cihazı, uzama test cihazı, geri yaylanma test cihazı, dayanım gerilimi test cihazı, lehimlenebilirlik test cihazı, Direnç Test Cihazı vb.
Ürünleriniz hangi müşteri veya pazarlara uygun?
Ürünlerimiz, güç elektroniği ve güç kaynakları, EV yerleşik şarj cihazları, kablosuz şarj sistemleri, yeşil enerji, iletişim ve BT, tıbbi ekipman, endüstriyel robotlar, servo motorlar vb. dahil olmak üzere yüksek frekanslı AC ortamlarında yüksek verimlilik ve yerden tasarruf sağlayan çözümler gerektiren uygulamalar için idealdir.
Hangi ülke veya bölgelere ihracat yaptınız?
Başlıca pazarlar arasında Avrupa ve ABD'nin yanı sıra Güney Kore, Japonya, Hindistan ve Güneydoğu Asya bulunmaktadır.
Müşteri bilgilerini nasıl gizli tutuyorsunuz?
Talep üzerine bir gizlilik sözleşmesi (NDA) imzalayabiliriz ve tüm işbirliği süreci boyunca bu anlaşmanın şartlarına kesinlikle uymayı taahhüt edebiliriz.
Tüm özellikler standart üretim toleranslarına tabidir. Özel sarım gereksinimlerinizi görüşmek ve ayrıntılı teknik veri sayfaları ve özel spesifikasyonlar için bizimle iletişime geçin.
