Yüksek Frekanslı Transformatör Sargıları için Özel Bantlı Litz Teli
Özel bantlı litz telimiz, yüksek frekanslı transformatör sargıları için özel olarak tasarlanmıştır ve zorlu güç elektroniği uygulamalarında üstün performans sunar.
Temel Özellikler
- Lehimlenebilir özelliklere sahip 800 tel 0,07 mm Sınıf 155 poliüretan emaye kaplı bakır tel
- Poliimid yalıtım - yuvarlak bant formunda minimum 6.000V değere sahip birinci sınıf dielektrik malzeme
- 3.000V minimum arıza voltajıyla dikdörtgen (düz) seçeneği mevcuttur
- AC kayıplarını en aza indirmek için cilt ve yakınlık etkilerini azaltır
- Geliştirilmiş ısı dağıtımı ve toplam verimlilik
- Kompakt veya karmaşık çekirdek geometrilerinde sarım için esnek yapı
- Belirli voltaj, boyut ve performans gereksinimlerini karşılamak üzere tamamen özelleştirilebilir
Teknik Özellikler
| Öğe |
Teknik Gereksinim |
Ölçülen Değer |
Sonuç |
| Tek Tel Çapı (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Nitelikli |
| İletken |
0,070±0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Nitelikli |
| Dış Çap (mm) |
2.57-2.92 |
2.86 | 2.70 | 2.63 | 2.84 | 2.85 |
Nitelikli |
| Direnç (Ω/m) |
0.00535-0.00636 |
0.005567 | 0.005703 | 0.005771 | / | / |
Nitelikli |
| Dielektrik Dayanımı (V) |
≥4000 |
9360 |
Nitelikli |
| Yapılandırma |
0.07X32X5X5 |
0.07X32X5X |
Nitelikli |
| Bant Örtüşmesi (%) |
≥50 |
50 |
Nitelikli |
| Demetleme Yönü |
S/S/S |
S/S/S |
|
Uygulamalar
Mükemmel ısı dağılımı ve sinyal bütünlüğü gerektiren tüketici, otomotiv ve endüstriyel güç kaynaklarındaki yüksek frekanslı transformatörler, tıbbi ekipman, havacılık uygulamaları, hassas sensörler, ses ürünleri ve güç modülleri için idealdir.

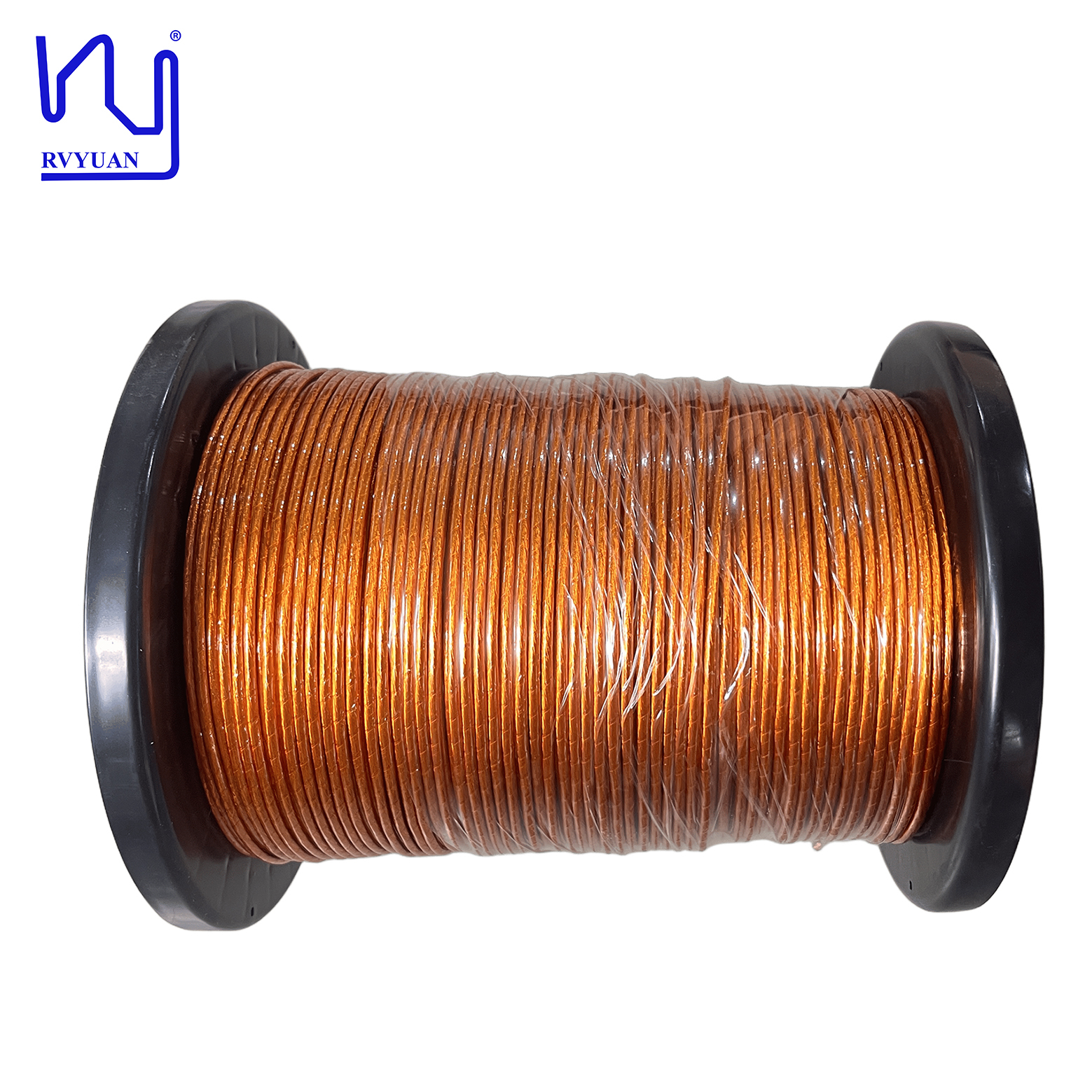

Ürün Resmi
Sıkça Sorulan Sorular
Toplu sipariş vermeden önce test için numune alabilir miyim?
Evet. Numuneler ücretsiz veya ücretlidir ancak nakliye ücreti müşteriye aittir.
Teslimat süreniz nedir?
Örnek siparişler: 3-5 iş günü; Toplu siparişler: Sipariş onayından sonra 15 iş günü içinde tamamlanır.
Tedarik süreci nedir?
Gereksinimleri içeren talebi gönderin → Numune yapımı → Numune onayı → Teklif → Proforma Fatura (PI) → PI onayı → Ödeme düzenlemesi → Üretim → Sevkiyat
Ürünleri kendi logom, boyutum ve şeklimle özelleştirebilir miyim?
Evet, ancak Minimum Sipariş Adedi (Minimum Sipariş Miktarı) müzakereye tabidir.
Ödeme yöntemleriniz nelerdir?
T/T, D/P, L/C, PayPal.
Hangi kurye hizmetlerini kullanıyorsunuz?
FedEx, DHL, TNT, UPS, %80'e varan indirimlerle.
Hangi test ekipmanlarınız var?
Lazer çap ölçer, yüksek voltaj kıvılcım test cihazı, uzama test cihazı, geri yaylanma test cihazı, dayanım gerilimi test cihazı, lehimlenebilirlik test cihazı, Direnç Test Cihazı vb.
Ürünleriniz hangi müşteri veya pazarlara uygun?
Ürünlerimiz, güç elektroniği ve güç kaynakları, EV yerleşik şarj cihazları, kablosuz şarj sistemleri, yeşil enerji, iletişim ve BT, tıbbi ekipman, endüstriyel robotlar, servo motorlar vb. dahil olmak üzere yüksek frekanslı AC ortamlarında yüksek verimlilik ve yerden tasarruf sağlayan çözümler gerektiren uygulamalar için idealdir.
Hangi ülke veya bölgelere ihracat yaptınız?
Başlıca pazarlar arasında Avrupa ve ABD'nin yanı sıra Güney Kore, Japonya, Hindistan ve Güneydoğu Asya bulunmaktadır.
Müşteri bilgilerini nasıl gizli tutuyorsunuz?
Talep üzerine bir gizlilik sözleşmesi (NDA) imzalayabiliriz ve tüm işbirliği süreci boyunca bu anlaşmanın şartlarına kesinlikle uymayı taahhüt edebiliriz.
Tüm özellikler standart üretim toleranslarına tabidir. Özel sarım gereksinimlerinizi görüşmek ve ayrıntılı teknik veri sayfaları ve özel spesifikasyonlar için bizimle iletişime geçin.
