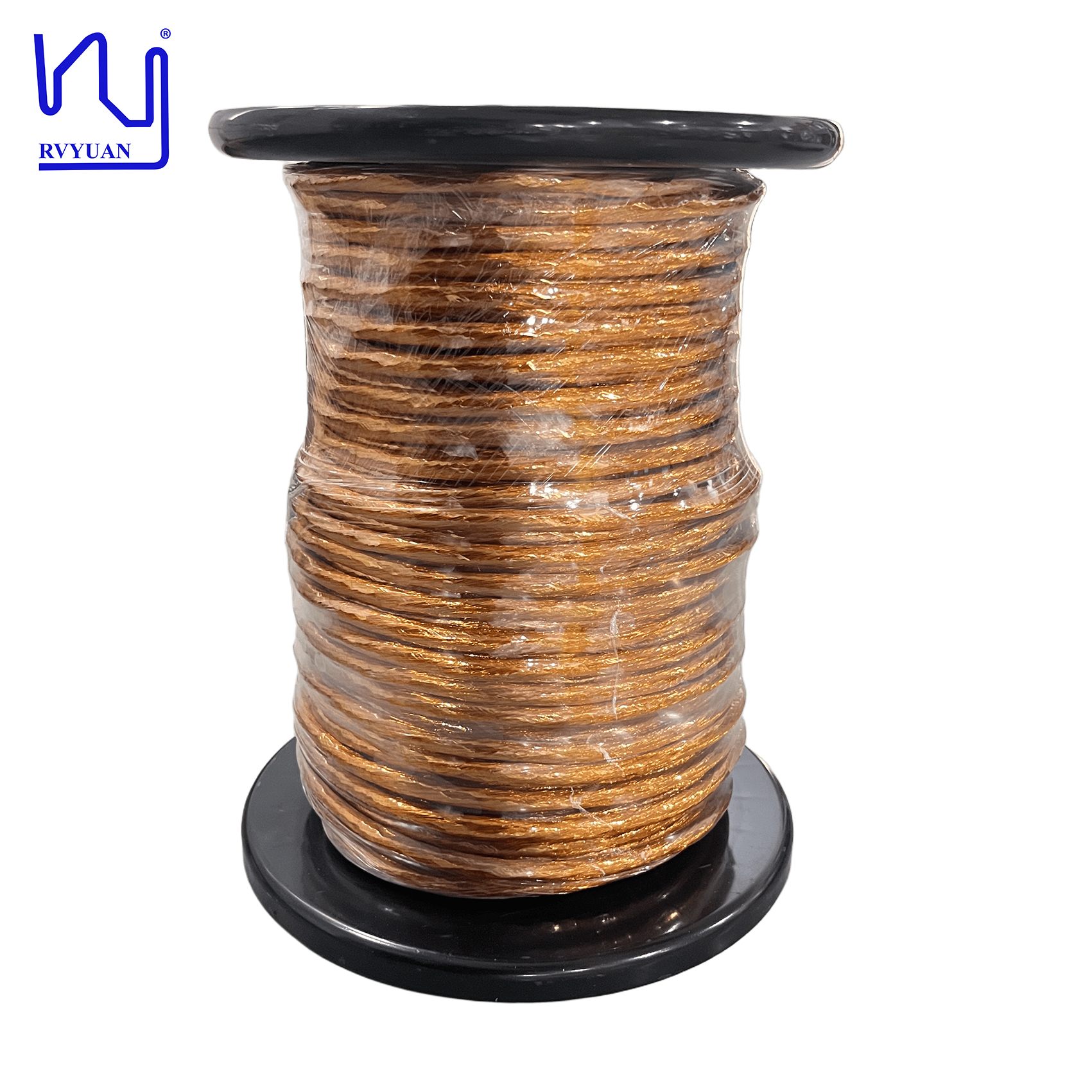

Kapton Yalıtımlı Litz Teli 0.32mm 250 Tel Yüksek Sıcaklık Yüksek Frekans PI Yalıtımı
Bu yüksek performanslı bakır litz teli, 180 Sınıfı termal ortamlar için poliimid (PI) yalıtımına sahiptir ve olağanüstü sıcaklık direncine ve yüksek frekans performansına ihtiyaç duyan transformatör uygulamaları için idealdir.
Ürün Genel Bakışı
RVYUAN, 130 Sınıfı ortamlar için Poliesterimid (PET) ve daha düşük malzemelerin bozulacağı sürekli ısı koşulları için 180 Sınıfı ortamlar için poliimid (PI/Kapton) olmak üzere iki ana film yalıtım seçeneği sunar. %55'e kadar ayarlanabilir bant kaplama oranı, optimum yalıtım kapsama alanı sağlar ve hassas üretim, yüzlerce metre boyunca tutarlı kaplamayı koruyarak yüksek voltaj stresi altında zayıf noktaları ortadan kaldırır.
Doğru üretildiğinde, bu yalıtım standart yapıda 6.000V'un üzerindeki kırılma gerilimlerine dayanır ve çok katmanlı konfigürasyonlarda 10.000V'u aşabilir.
Hedeflenen Uygulamalar
Yüksek Frekanslı Transformatörler
Onlarca veya yüzlerce kilohertz'de çalışan SMPS ve güç invertör transformatörleri, Kapton yalıtımının 180 Sınıfı derecesinden yararlanır; bu, sıcak nokta sıcaklıklarını azaltarak ve plansız duruşları önleyerek hizmet ömrünü önemli ölçüde uzatır.
Elektrikli Araç Şarj Altyapısı
Araç içi şarj cihazları (OBC) ve DC hızlı şarj cihazları (DCFC), boyut sınırlı muhafazalar içinde yüksek akım yoğunluğu elde etmek için profilli bantlı litz tel kullanır. Üstün dielektrik mukavemeti, elektrikli araçlardaki gelişmekte olan 800V pil mimarileri için özellikle kritiktir.
Özelleştirme ve Tedarik Zinciri
RVYUAN, tel çapına ve nihai geometriye bağlı olarak 10 kg ila 50 kg arasında esnek üretim miktarlarını destekler. Tianjin'deki dikey entegre üretim sürecimiz, hızlı tasarım yinelemelerine olanak tanır ve birden fazla tedarikçi arasında koordinasyonu ortadan kaldırarak daha ince bant katmanları veya daha sıkı büküm aralıkları gibi spesifikasyon değişikliklerinin hızlı bir şekilde uygulanmasını sağlar.
Teknik Özellikler
Ad: Bantlı Litz teli (155/sınıf)
Özellik: 0.32X 250
Model: 2UEW-F-PI
Bant Adı: PI
Bant Özelliği: 0.025x20
| Öğe |
Teknik Gereksinim |
Örnek 1 |
| Tek Tel Çapı (mm) |
0.340-0.357 |
0.344-0.352 |
| İletken |
0.32±0.005 |
0.315-0.320 |
| Dış Çap (mm) |
≤6.00 |
5.10-5.57 |
| Direnç (Ω/m) |
≤0.001428 |
0.001340 |
| Dielektrik Mukavemeti (V) |
≥6000 |
13700 |
| Adım (mm) |
130±20 |
130 |
| Tel Sayısı |
156 |
(31X4)+32 |
| Bant Kaplaması (%) |
≥50 |
54 |
| Sarma |
Çatlak YOK |
tamam |
Sıkça Sorulan Sorular
Ürünleri kendi logom, boyutum ve şeklimle özelleştirebilir miyim?
Evet, ancak Minimum Sipariş Miktarı (MOQ) müzakereye tabidir.
Ödeme yöntemleriniz nelerdir?
T/T, D/P, L/C, PayPal.
Hangi kurye hizmetlerini kullanıyorsunuz?
%80'e varan indirimlerle FedEx, DHL, TNT, UPS.
Ürünleriniz rakiplerinizden nasıl farklı? Avantajlarınız nelerdir?
Çeşitli gereksinimleri karşılamak için litz teli, dikdörtgen emaye bakır tel, yuvarlak emaye bakır tel, üçlü yalıtımlı tel vb. dahil olmak üzere tam bir yüksek frekanslı manyetik tel ürünleri yelpazesi sunuyoruz. Ar-Ge veya başlangıç aşamanızda bile kalite ve teslimatı sağlayarak küçük parti özelleştirmeyi destekliyoruz.
Kalıp ücreti alıyor musunuz? Ne kadar? İade edilebilir mi? Nasıl?
Özel özelleştirilmiş ürünler için bir kalıp ücreti uygulanır ve miktar belirli spesifikasyonlara bağlıdır. Belirli bir sipariş miktarına ulaşıldıktan sonra kalıp ücreti iade edilebilir.
Minimum Sipariş Miktarınız (MOQ) var mı?
Evet, MOQ tel spesifikasyonuna ve türüne göre belirlenir.
Ne tür test ekipmanlarınız var?
Lazer çap ölçer, yüksek voltajlı kıvılcım test cihazı, uzama test cihazı, geri yaylanma test cihazı, dayanım gerilimi test cihazı, lehimlenebilirlik test cihazı, Direnç Test Cihazı vb.
