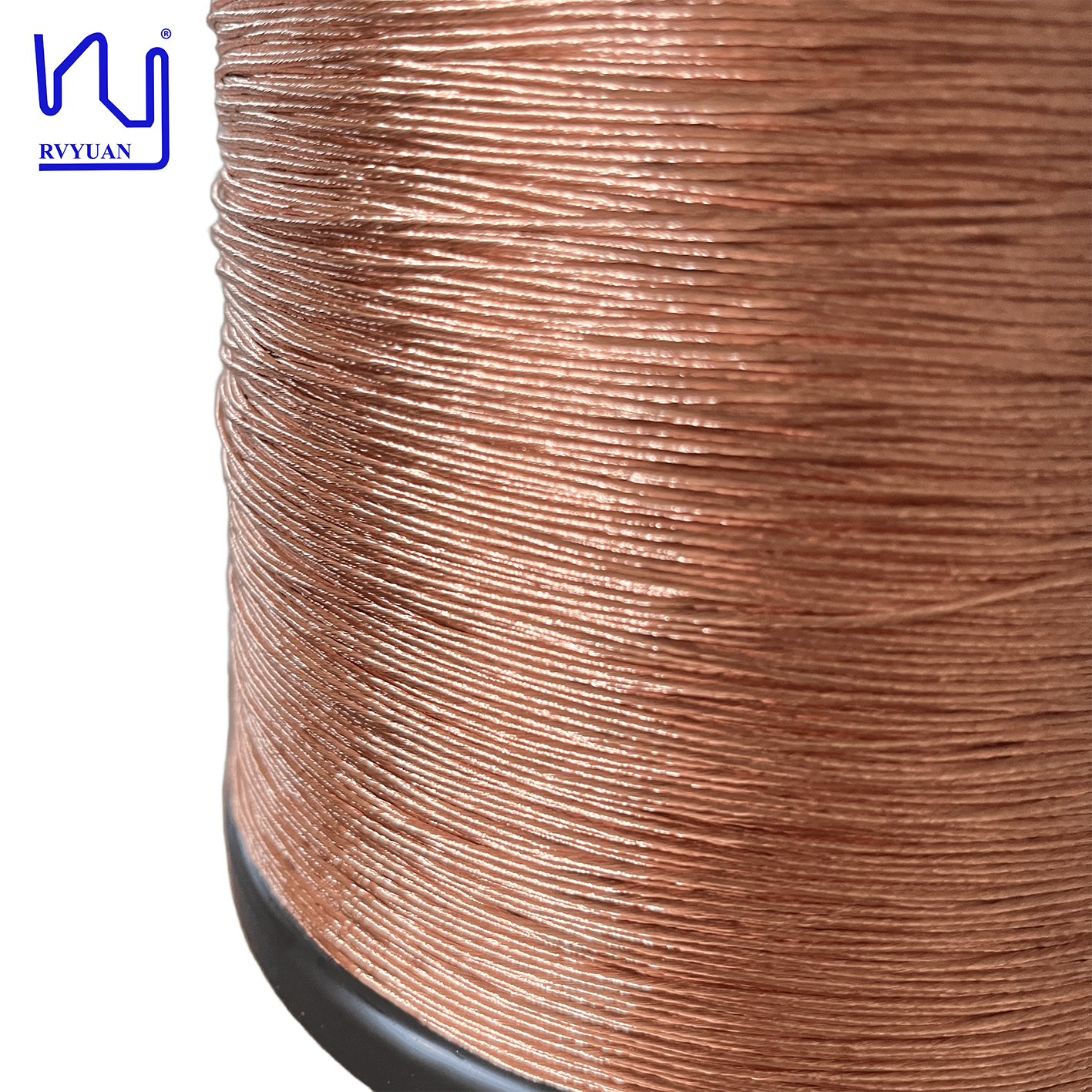

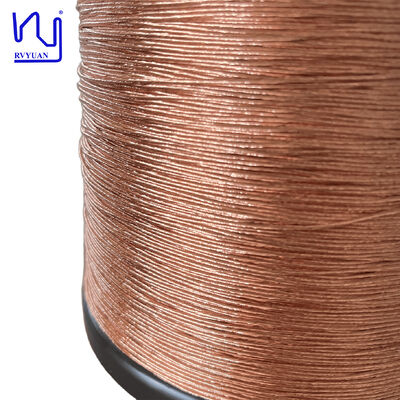

180°C Maksimum Sıcaklık 0.1mm Tel Çapı Yüksek Frekans Uygulamaları İçin 60 Telli Bakır Litz Tel

Litz tel, yüksek frekanslı uygulamalarda cilt etkisini ve yakınlık etkisini hafifletmek için tasarlanmış özel bir çok iplik kablo türüdür.,Herhangi bir dış ceket olmadan (naylon veya poliyimid filmi gibi) poliüretanlı enamelede bakır tel, kompakt ve verimli elektromanyetik tasarımlar için özel olarak tasarlanmış yüksek performanslı bir çözümdür.

Teknik özellikler60 iplikten her biri ince bir poliüretan mendili ile yalıtılmıştır.Aynı çapraz kesim alanına sahip bir katı iletkenle karşılaştırıldığında yüksek frekanslarda AC direncini önemli ölçüde azaltırDış ceketin yokluğu (bir "çıplak" Litz tel olarak hizmet eder) belirgin bir avantaj sağlar: genel dış çapı (OD) en aza indirir ve bakır doldurma faktörünü en üst düzeye çıkarır.Bu, her milimetrenin önemli olduğu kısıtlı alanlar için ideal bir seçim yapar..

Başlıca UygulamalarBu özel tel çoğunlukla yüksek frekanslı güç elektroniklerinde kullanılır, örneğin:

• Yüksek frekanslı transformatörler ve indüktörler:Kabuklarda serin akım kayıplarını azaltmak için güç kaynaklarını ve DC-DC dönüştürücülerini değiştirmede yaygın olarak kullanılır.
• Kablosuz güç aktarımı:Esnekliği ve düşük AC direnci nedeniyle, kablosuz şarj bantlarında ve alıcılarda kullanılan bobinler için son derece etkilidir.
• İndüksiyon ısıtma:Yüksek frekanslı alternatif akımların bulunduğu hassas indüksiyon ısıtma bileşenleri için uygundur.
• Minyatür Elektronik:Büyük bir dış kabuğu olmadığı için, telin küçük bobinlere sıkı bir şekilde paketlenmesi veya düşük profilli PCB tasarımlarına entegre edilmesi gereken kompakt, yüksek yoğunluklu sarma uygulamaları için mükemmeldir.
